De ce sa folosim Video Balun in sistemele de supraveghere video

Data adaugare: 16-09-2022 Vizualizari: 382

     Conectarea camerele de supraveghere video la un DVR se poate face in 2 moduri:

  •     Camerele de supraveghere se pot conecta la un DVR prin cablu coaxial.

  •     Camerele de supraveghere se pot conecta la un DVR prin cablu UTP/FTP si video balun.


     De ce sa folosim Video Balun in sistemele de supraveghere video?

     Avantaje:

-   prin utilizarea video balun-urilor,  firele UTP pot fi utilizate în transmisiile pe distanțe lungi. Un semnal video poate atinge distanțe mai mari peste Cat5e decât cu cablurile coaxiale obișnuite.
-   se pot transmite in total 4 semnale video sau semnale diferite ca: video, audio, power (pentru alimentarea camerelor de supraveghere), RS232 si RS485 (interfate de comunicare si control pentru camerele speed Dome). Legatura dintre DVR si camera de supraveghere se face prin conectarea video balun-urilor, (un video balun se conecteaza in DVR iar alt vieo balun se conecteaza la camera de supraveghere),  printr-un cablu torsadat.
-    cel mai mare avantaj este costul scazut, posibilitatea de a face conexiuni mult mai lungi, rezistenta la interferente, cablul UTP are perechile torsadate in scopul anularii interferentei electromagnetice, ceea ce nu este posibil la un cablu coaxial.



      Conectarile prin Video Balun sunt de trei tipuri:

  1.    Conectare camera de supraveghere prin Video Balun. Fig. 1

  2.    Conectare camera de supraveghere prin Video Balun +alimentare. Fig. 2

  3.    Conectare camera de supraveghere prin Video Balun +alimentare + audio. Fig.3





Conectare camera de supraveghere prin Video Balun
Conectare camera de supraveghere prin Video Balun

Fig. 1

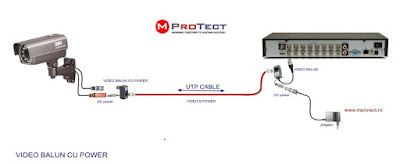

Conectare camera de supraveghere prin Video Balun +alimentare
Conectare camera de supraveghere prin Video Balun +alimentare

Fig. 2


Conectare camera de supraveghere prin Video Balun +alimentare + audio
Conectare camera de supraveghere prin Video Balun +alimentare + audio

Fig. 3



Informatii video balun:

alt
Video balun

-   Balun este un dispozitiv electric pasiv care transforma un semnal unbalanced, semnalul care trece printr-un cablul coaxial Unbalanced - 75 ohm BNC coax, intr-un semnal balanced - 120 ohm care trece printr-un cablu UTP/FTP.
-   Video balunul pasiv are inscriptionata pe regleta de prindere a conductorilor, polaritatea (+/-). Aceasta polaritate trebuie respectata deoarece atfel apar distorsionari, desincronizari ale semnalului video.
-   Video Balunul poate transmite semnal video sau audio fara interferente  prin cablu UTP cat5, cat6, la distante de pana la 600 metri/alb-negru si 350 m/color, iar pentru distante mai mari se foloseste
Video Balun activ.
