Video Balun (Video si Power)

Video Balun (Video si Power)

Balun cu rejectie interferente

Transmitator-receptor

Distanta color: 300 m

Distanta alb-negru: 600 m



         Video balun. Balunul este prescurtarea de la Balance-Unbalance In sistemele de supraveghere video acesta este un element de legatura dintre un cablu coaxial si un cablu UTP. Balun este un dispozitiv electric pasiv care transforma un semnal unbalanced, semnalul care trece printr-un cablul coaxial Unbalanced - 75 ohm BNC coax, intr-un semnal balanced - 120 ohm RJ48.

          Video balunul pasiv are inscriptionata pe regleta de prindere a conductorilor, polaritatea (+/-). Aceasta polaritate trebuie respectata deoarece atfel apar distorsionari, desincronizari ale semnalului video.

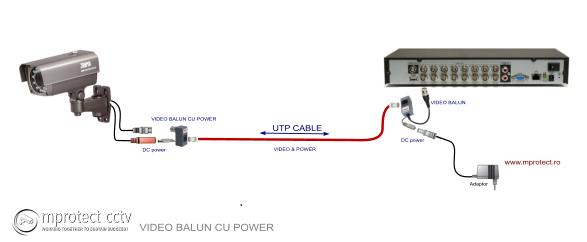

        Video balunul este proiectat pentru a transmite semnalul video si alimentarea prin cablu torsadat (UTP,FTP,STP). Dispozitivul adapteaza cablul coaxial cu impedanta de 75 ohmi, la impedanta cablului utp de 100 ohmi, permitand transmisia semnalului video la pana la 300 metri respectiv 600m pentru alb-negru. Transmisia video necesita o pereche de fire, iar restul de trei perechi ramase sunt utilizate pentru alimentare (12 V DC).
